產品描述

差速器殼體加工專用機床結構合理，X向行程大，專為差速器殼體加工設計，配備三軸聯動液壓轉臺和專用夾持工裝，極大的減少了工序、裝夾時間，加工效率提高。

差速器殼體加工視頻



產品優勢

1、床身采用高強度鑄鐵整體斜床身箱中箱設計，并在關鍵部位如導軌面、主軸箱安裝面、尾座安裝面等部位予以充分的強化，獨特的拱形結構提升了整體性能，并以最佳結構對重力、切削力進行卸荷，并傳至地面；

2、主軸箱采用籠式結構并密閉兜底、超大跨距等結構，確保箱體自身剛性，以降低主軸發熱，保持機床精度的穩定性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。

3、采用專用夾持工裝，定位精度高，保持工件的一致性。

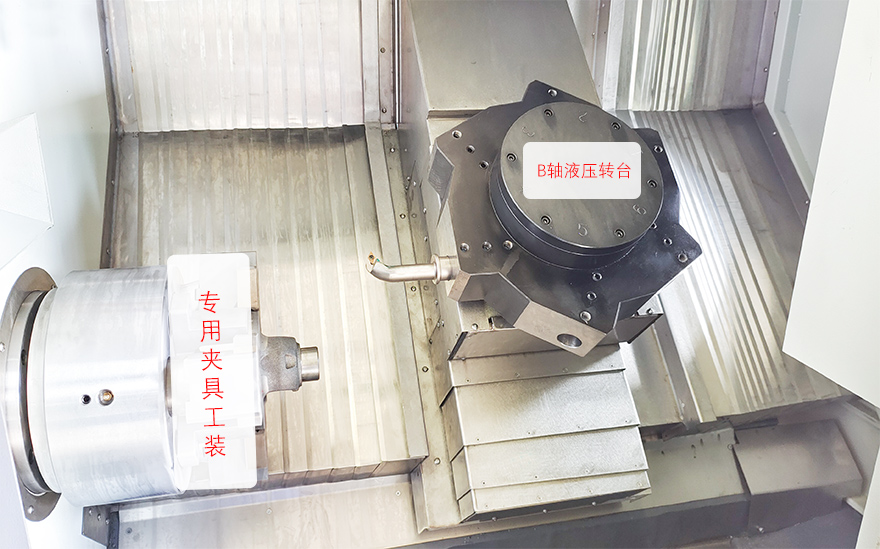

4、采用液壓轉臺實現B軸運動，實現專用鵝頸刀具自動進刀，進行差速器殼內球面、內階面的加工。

技術參數

項目	單位	主要規格參數
床身上最大回轉直徑	mm	510
工作臺上最大回轉直徑	mm	310
兩頂尖最大距離	mm	520
最大加工長度	mm	480
X/Z軸快速移動速度	m/min	24
X軸行程	mm	250
Z軸行程	mm	500
主軸轉速范圍	r/min	50-4000
主軸頭形式		A2-6
主軸通孔直徑	mm	66
液壓卡盤	in	8
主軸伺服電機額定功率	kW	7.5
刀具數量	把	6
標準刀方尺寸	mm	20*20
最大鏜刀桿直徑	mm	25
機床總功率	kW	10
機床外形尺寸	mm	2400*1600*1750
毛重/凈重	kg	3600/3400



典型工件

專機定制

山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。

金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。

歡迎來電咨詢，售前工程師將竭誠為您服務。
